IPC
소개

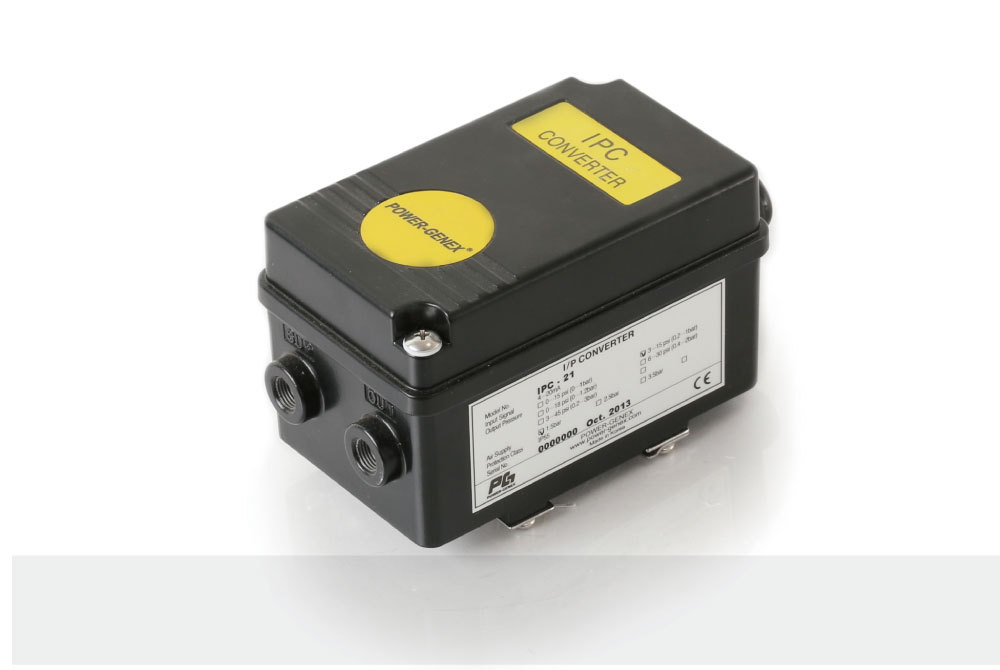

피에조 기술로 4-20mA 전류 신호를 공압 신호로 전환해 주는 다이나믹한 I/P 컨버터 입니다.
특징
- 바디가 견고한 알루미늄 다이캐스팅로 되어 있습니다.
- 정밀한 제어 성능과 다이나믹한 응답성이 갖추었습니다.
- 간단하고 쉽게 세팅할 수 있습니다.
- 피에조 밸브로 에어 소모량이 적습니다.
사양
| IPC | |
| 입력 신호 | 4 ~ 20㎃ @ 24 VDC , 2-wire |
| 출력 공압 압력 | 0 - 1 bar (0 - 15 psi) 0.2 - 1 bar (3 - 15 psi) 0.4 - 2 bar (6 - 30 psi) 0.2 - 3 bar (3 - 45 psi) |
| 출력 특성 | 입력 신호에 대해 리니어 |
| 동작 | 직동 |
| 성능 | 스판에 대해 최대 에러 ±0.3% |
| 공급 에어 | 수분이나 기름을 함유하지 않은 압축 공기 |
| 동작 온도 | -20 ~ +70℃ |
| 보호 등급 | IP55 |
| 임피던스 | 425Ω @ 20㎃ |
| 설치 타입 | 레일l (DIN EN 50022) |
| 공압 연결 | PG 9 |
| 전선 연결 | 5 LPM (Sup. 1.4 bar) |
| 바디 재질 | 알루미늄 다이캐스팅 |
| 중 량 | 820 g |
주문방법
| 출력 압력 신호 | 요구되는 공급 에어 | 주문 코드 |
| 0 - 1 bar (0 - 15 psi) | 1.5 bar (23 psi) | IPC - 01 |
| 0.2 - 1 bar (3 - 15 psi) | 1.5 bar (23 psi) | IPC - 21 |
| 0.4 - 2 bar (6 - 30 psi) | 2.5 bar (38 psi) | IPC - 42 |
| 0.2 - 3 bar (3 - 45 psi) | 3.5 bar (53 psi) | IPC – 23 |
| 별도의 출력 압력 신호 | 요구에 따라 |
