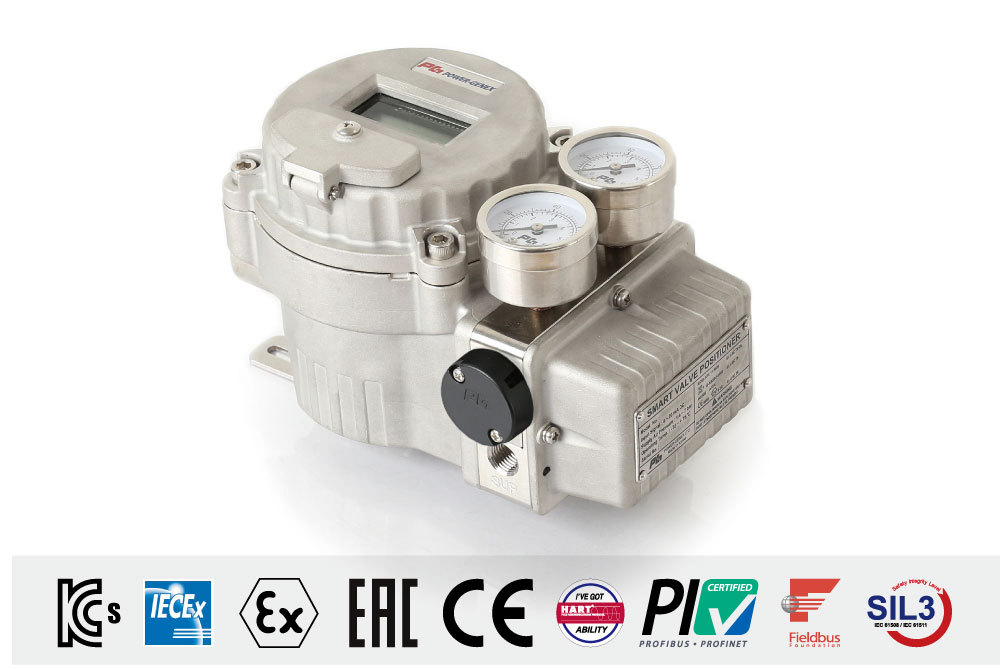

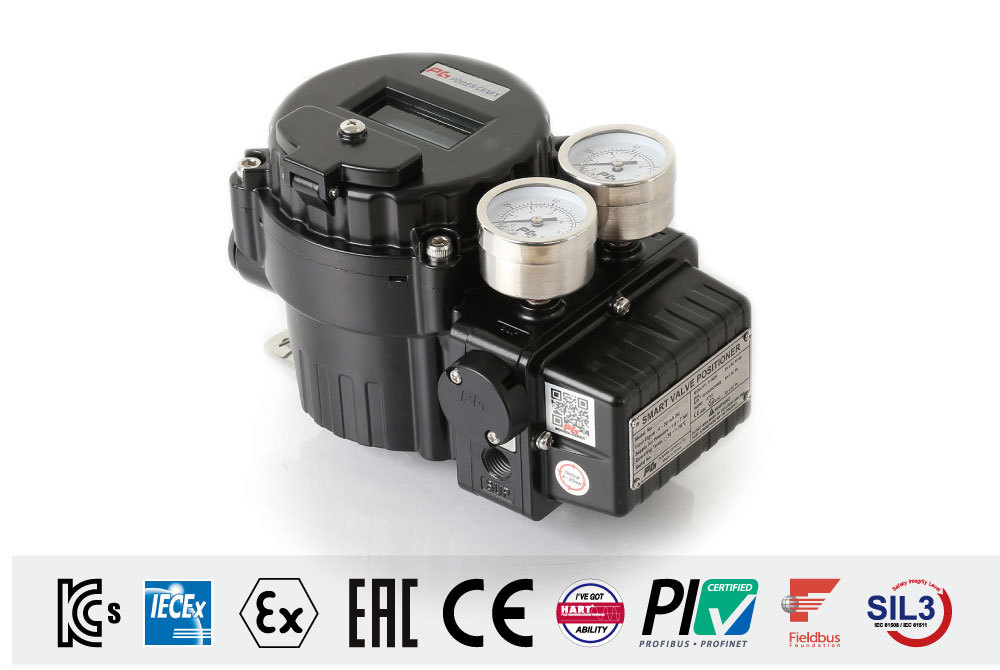

SS3 Smart Positioner
소개
혁신적인 스마트 제어 기술과 거친 환경에서도 내구성 좋은 코일 모듈이 내장된 내압 방폭형 스마트 밸브 포지셔너 입니다.
특징
- 쉽고 빠르게 오토 캘리브레이션을 실행할 수 있습니다.
- 잘못된 에어 연결에도 자동적으로 RA(역동작)이나 DA(정동작)을 감지합니다.
- 특별한 조정 없이 단동식이나 복동식으로 사용할 수 있습니다.
- 소형 액추에이터에 적합한 콤팩트한 디자인 입니다.
- 동작 실패시 에러 메시지를 알려줍니다.
- 입력신호(4~20mA)가 어느 위치에서도 액추레이타를 자동으로 테스트할수 있습니다.(Test mode)
- -30℃에서 +75℃까지 폭넓게 동작할 수 있습니다.
- 글로브 밸브와 Ball 밸브 등에서 Paeking의 프릭션이 높은경우 헌팅을 제거함으로써 향상된 제어를 실행합니다.
- 에어 소모량이 적습니다.
- 리니어 밸브 마운팅 규격 IEC 60534-6-1을 지원합니다.
- 로터리 밸브 마운팅 규격 IEC 60534-6-2(VDI/VDE 3845)을 지원하며 크기와 높이를 조정할 수 있는 브라켓을 제공합니다.
옵션
- 포지션 트랜스미터 (4-20mA 출력 신호)
- 2개의 알람 리미트 또는 SPDT 리미트 스위치
- By-pass (Auto-manual 스크류)
- 내압 방폭 (Ex d IIC T6)
- HART 통신
- Profibus 통신
- Fieldbus 통신
사양
통신 방식 | Without | HART | Profibus - PA | Foundation |
입력신호 / 버스 전압 | 4-20mA @ 24 VDC | 9 - 32 VDC | ||
최소 / 최대 동작 전류 | 3.6 mA / 50mA | - | ||
전류 소모량 | - | 15mA | 16mA | |
볼티지 드롭 (임피던스) | 8.7 VDC | 9.4 VDC | - | |
동작 스트로크 / 각도 | 리니어 타입: 8 - 130mm * | |||
공급 에어 압력 | 1.4 - 7.0 bar (20 - 100 psi) | |||
출력 압력 범위 | 공급 에어 압력의 0 - 100% | |||
에어 유량 | 80 ℓ/min = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar) | |||
에어 소모량 | 2.8 ℓ/min = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar) | |||
동작 특성 | 리니어티 < ±0.3% F.S | |||
LCD 표시 | 4자리 표시 가능 | |||
반응 속도 조절 | 1 - 1000 (최소 1, 최대 1000) | |||
스캔 시간 | 2ms | |||
셧오프 값 | 제어 신호의 0-10% 범위 | |||
밸브 동작 | 정동작 (DA) / 역동작 (RA) | |||
동작 온도 | -30 ~ +80℃ (-22 ~ +176℉) ** | |||
공압 연결 | PT 1/4, NPT 1/4 | |||
전선 연결 | PF 1/2, NPT 1/2, M20 x 1.5 | |||
방폭 / 방수 방진 등급 | 내압방폭 (Ex d IIC T6) / IP66 | |||
바디 재질 / 도장 | 알루미늄 다이케스팅 / 분체도장 | |||
중 량 | 2.8 kg | |||
