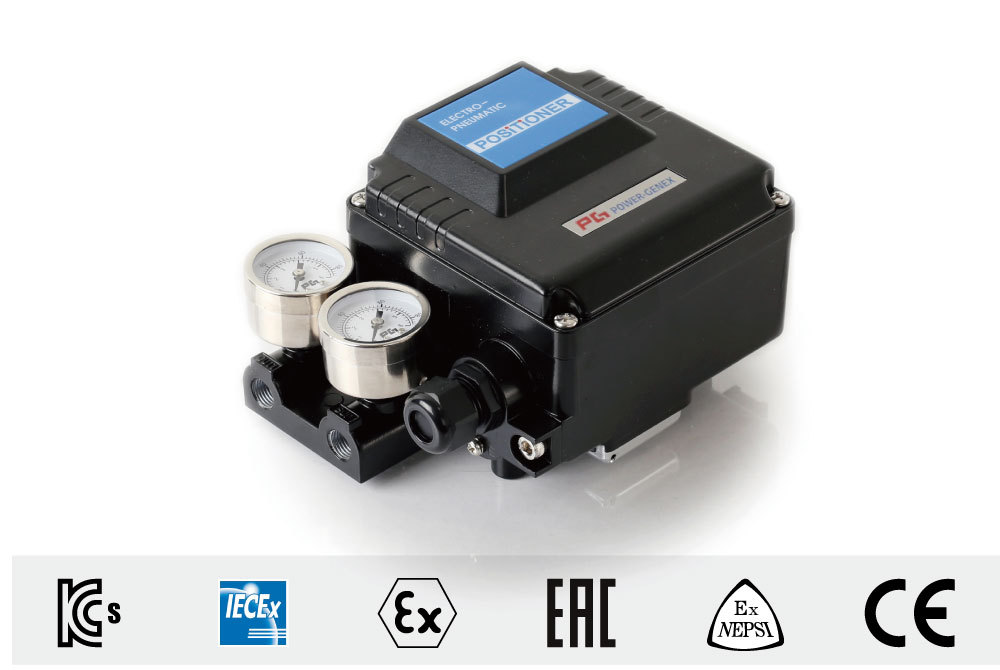

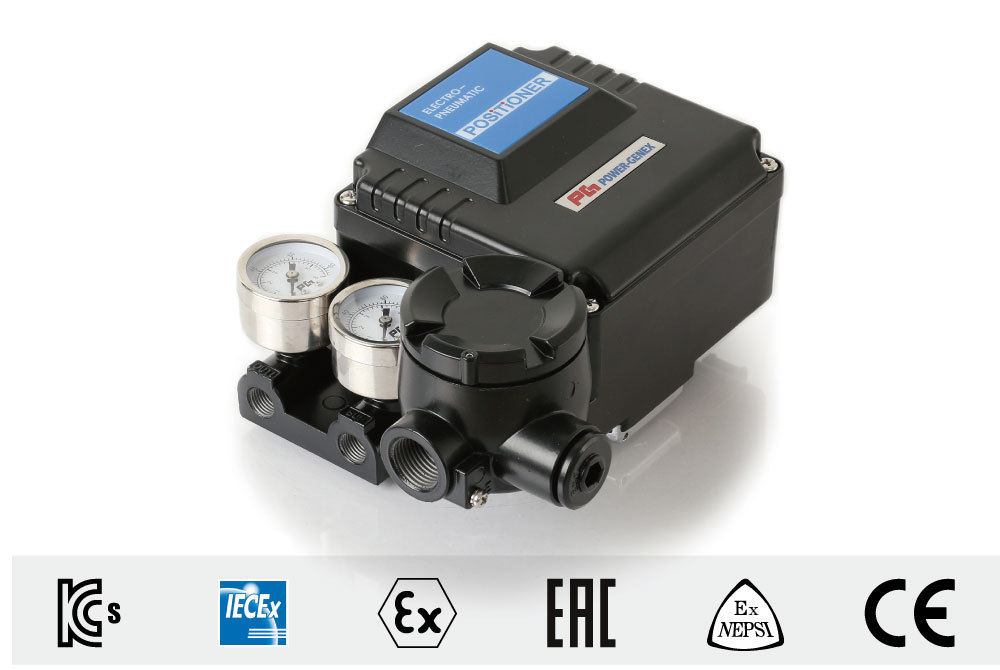

EPL (리니어 타입)
소개
거친 동작 환경에서도 신뢰할 수 있는 성능과 뛰어난 내구성을 가진 전공 포지셔너 입니다.
특징
- 유지보수가 쉽습니다.
- 간단한 스판, 제로 조정으로 정밀 세팅이 가능합니다.
- 단동식 및 복동식으로 간단하게 전환할 수 있습니다.
- 1/2 스플릿 제어가 가능합니다.
- 부식 방지 도금을 한 알루미늄 바디로 구성되어 있습니다.
- 진동에 강한 구조로 되어 있습니다.
- 스테인레스 스틸 게이지가 부착되어 있습니다.
- 작은 액추에이터용 파일럿 밸브 오리피스가 들어 있습니다.
- EMC (K1046/E04)로 승인된 제품 입니다. EN 61000-6-2:2001, EN 61000-6-4:2001
옵션
- 포지션 트랜스미터 (4…20㎃ 출력 신호)
- 고온용
- 저온용
사양
| 모델 | EPL | |
| 리니어 타입 (피드백 레버) | ||
| 단동식 | 복동식 | |
| 입력 신호 | 4 ~ 20㎃ DC | |
| 입력 저항 | 235 ± 15Ω | |
| 공급 압력 | 최대 7 bar (100psi), 기름이나 수분이 없는 압축 공기 | |
| 동작 스트로크 | 10 ~ 150mm | |
| 공압 연결 | Rc 1/4 또는 NPT 1/4 | |
| 전선 연결 | G 1/2 또는 NPT 1/2 | |
| 보호 등급 | 내압방폭 : Ex dmb IIB+H2 / Ex dmb IIC 본질안전 방폭 : Ex ia IIC 방수방진 : IP66 | |
| 동작 온도 | -20 ~ +70℃ ( Option : -40℃ / +120℃ ) | |
| 압력 게이지 재질 | 스테인레스 스틸 | |
| 동작 특성 | Linear | |
| Linearity | ± 1.0% F.S 이내 | ± 1.5% F.S 이내 |
| Sensitivity | ± 0.2% F.S 이내 | ± 0.5% F.S 이내 |
| hysteresis | 1.0% F.S 이내 | |
| 반복성 | ± 0.5% F.S 이내 | |
| 에어 소모량 | 5 LPM (Sup. 1.4 kgf/㎤) | |
| 유량 | 80 LPM (Sup. 1.4 kgf/㎤) | |
| 바디 재질 | 알루미늄 다이캐스팅 | |
| 중 량 | 3.3 kg (터미널 박스 포함) 3.0 kg (터미널 박스 미포함) | |
