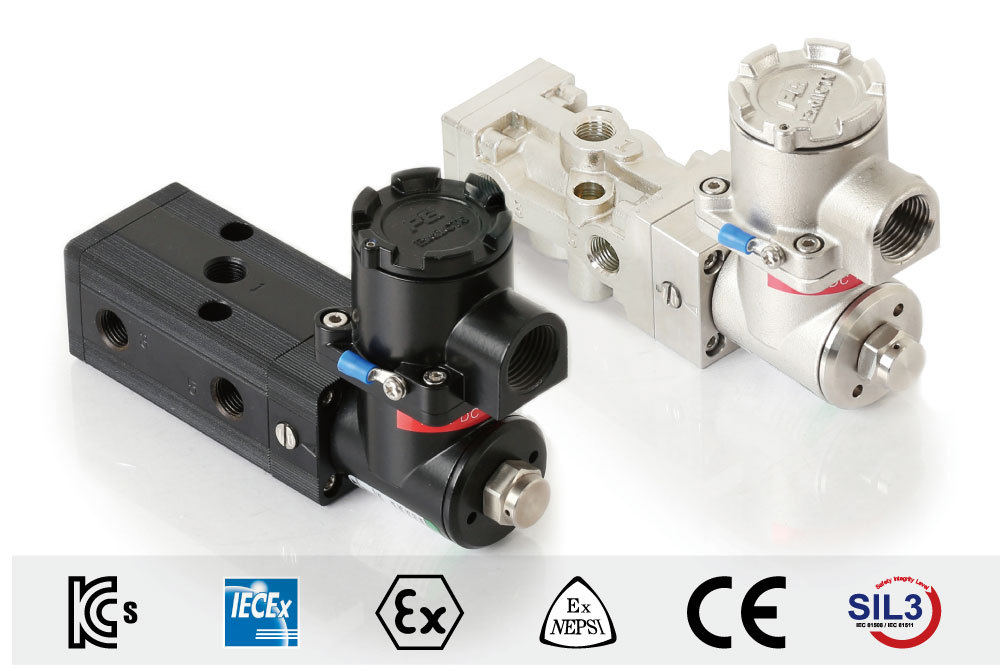

솔레노이드 밸브
ESV-S (Single Coil)
소개
거친 동작 환경에서의 뛰어난 제어를 보장해주는 방폭형 솔레노이드 밸브 입니다.
특징
- 내압방폭, Ex d IIC T6/T5/T4 (KC IECEx ATEX, NEPSI)
- 분진방폭, Ex tb IIIC T85℃/T100℃/T135℃ Db (KC IECEx ATEX, , NEPSI)
- Usable up to SIL 3 acc. IEC 61508
- 5/2 way에서 3/2 way로 전환이 용이합니다.
- 최적의 설치를 위해 밸브 헤드가 회전할 수 있습니다.
- NAMUR 마운팅 또는 스크루 마운팅이 가능합니다.
사양
| 동작 에어 압력 | 1.5 – 10 kgf/㎠ |
| 최대 에어 공급 압력 | 15 kgf/㎠ |
| 동작 볼트 : 소모 전류 | AC 110V : 6.4W AC 220V : 6.8W DC 24V : 3.4 W |
| 볼티지 허용치 | ±10% |
| 주파수 | 60Hz |
| 방폭 등급 | Ex d IIC T6/T5/T4 (KC IECEx ATEX) Ex tb IIIC T85℃/T100℃/T135℃ Db (KC IECEx ATEX) |
| 동작 온도 | -30℃ ~ +60℃ (T6) -30℃ ~ +80℃ (T5) |
| 유량 (Cv) | 0.9 |
| 설치 방법 | NAMUR or screw interface |
| 공압 연결 | PT(Rc) 1/4, NPT 1/4 |
| 전선 연결 | PF(G) 1/2, NPT 1/2, M20 |
| 코일 절연 등급 | Class F or Class H |
| Duty Cycle | 100% |
| 중 량 | Aluminum / Aluminum : 0.9 kg Aluminum / SS316 : 1.9 kg SS316 / SS316 : 2.3 kg |
