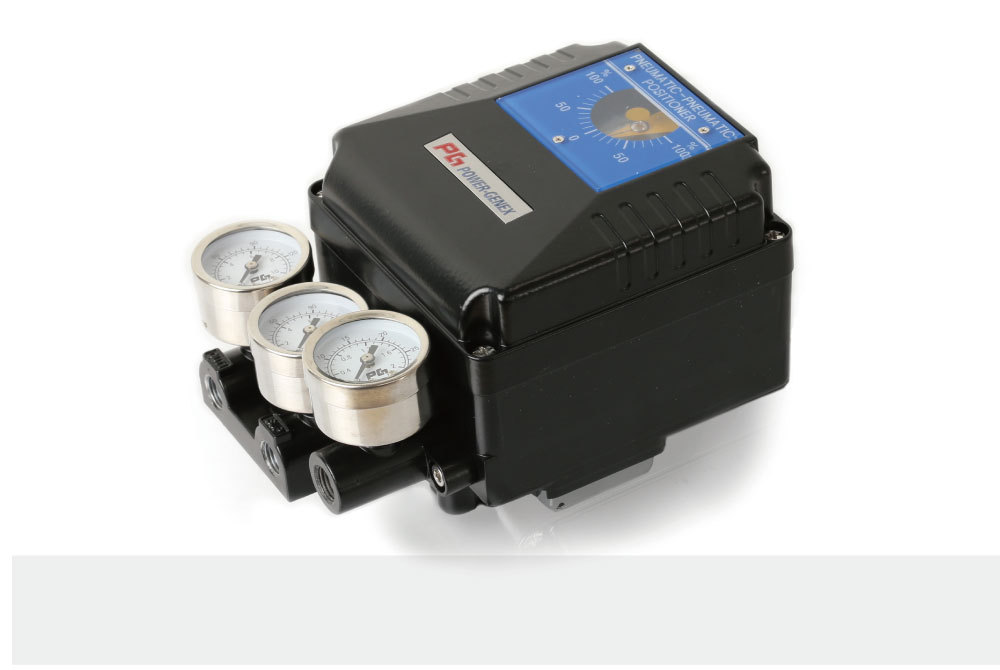

PPR (로터리 타입)
소개
거친 동작 환경에서도 신뢰할 수 있는 성능과 뛰어난 내구성을 가진 공압 포지셔너 입니다.
특징
- 유지보수가 쉽습니다.
- 간단한 스판, 제로 조정으로 정밀 세팅이 가능합니다.
- 단동식 및 복동식으로 간단하게 전환할 수 있습니다.
- 1/2 스플릿 제어가 가능합니다.
- 부식 방지 도금을 한 알루미늄 바디로 구성되어 있습니다.
- 진동에 강한 구조로 되어 있습니다.
- 스테인레스 스틸 게이지가 부착되어 있습니다.
- 작은 액추에이터용 파일럿 밸브 오리피스가 들어 있습니다.
옵션
- 포지션 트랜스미터 (4…20㎃ 출력 신호)
- 2 X SPDT 리미트 스위치
- 2 X P&F 근접 센서 NJ2-V3-N
- 돔 인디케이터
- 고온용
사양
| PPR | ||
| 로터리 타입 (캠 피드백) | ||
| 단동식 | 복동식 | |
| 입력 신호 | 0.2 ~ 1.0 bar (3 - 15psi) | |
| 공급 압력 | Max. 7.0 bar (100psi) | |
| 동작 각도 | 60 ~ 100° | |
| 공압 연결 | Rc 1/4 또는 1/4 NPT | |
| 동작 온도 | -20 ~ +70℃ | |
| 압력 게이지 재질 | 스테인레스 스틸 | |
| 동작 특성 | 리니어 | |
| Linearity | ± 1.0% 이내 | ± 1.5% 이내 |
| Sensitivity | ± 0.5% 이내 | |
| hysteresis | 1.0% 이내 | |
| 반복성 | ± 0.5% F.S | |
| 에어 소모량 | 5 LPM (Sup. 1.4 kgf/㎤) | |
| 유량 | 80 LPM (Sup. 1.4 kgf/㎤) | |
| 바디 재질 | 알루미늄 다이캐스팅 | |
| 중 량 | 2.5 kg | |
주문방법
| |||||||||||||||||||||
|
| ||||||||||||||||||||
